FEP管典型應用案例，覆蓋半導體、化工、制藥、新能源、數據中心、/實驗室，每個案例包含工況痛點、FEP方案、實施效果與選型要點，兼顧實用性與可復用性。
一、半導體濕法工藝：高純蝕刻液輸送
項目背景：某12英寸晶圓廠濕法清洗線，需輸送HF、H?SO?混合蝕刻液，要求金屬離子＜1ppb、無氣泡殘留、耐180℃循環。
痛點：傳統PFA成本高，PP/PE耐溫不足，金屬管易析出離子致良率下降。

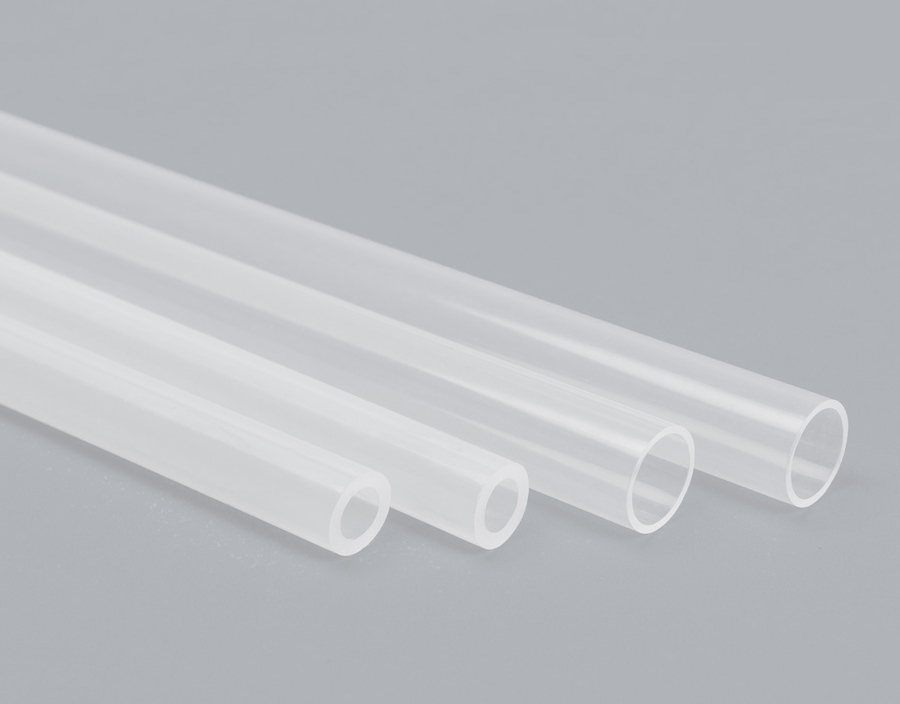

FEP方案：高純級FEP透明直管（φ8×1.5mm）+熱熔接頭，內壁Ra≤0.1μm，真空包裝，每批次附離子含量報告。
實施效果：離子污染＜0.5ppb，良率從95.2%升至97.8%；透明管壁可實時排查氣泡，維護頻次降60%；成本較PFA低20%～25%。
選型要點：選高純級，避免金屬接頭，焊接溫度260～280℃，保壓≥1.6MPa。
二、化工高溫硫酸輸送：替代不銹鋼管
項目背景：某染料廠80%濃硫酸輸送，工況180℃、0.8MPa，傳統不銹鋼管6個月腐蝕穿孔，維護頻繁。
痛點：腐蝕泄漏風險高，維護成本大，停產損失嚴重。
FEP方案：FEP波紋管（φ25×2mm），波紋結構補償熱位移，壁厚強化耐壓，法蘭連接防泄漏。
實施效果：3年無腐蝕、無泄漏，維護成本降80%，系統可靠性顯著提升。
選型要點：溫度≤200℃、壓力≤1.6MPa優先FEP；超壓或超溫選PFA。
三、制藥CIP/SIP系統：在線清洗與
項目背景：某生物制藥廠生物反應器CIP/SIP管路，需耐受132℃高溫蒸汽，滿足GMP可視化與可驗證要求。
痛點：傳統軟管不透明，無法確認清洗效果；橡膠管易老化，蒸汽后泄漏率高。
FEP方案：透明FEP波紋管（φ12×1mm），耐受132℃蒸汽，透明管壁實時觀察清洗液排空與蒸汽冷凝水狀態。
實施效果：清潔驗證時間縮短50%，泄漏率降至0.001%，符合GMP要求，使用壽命達2年以上。
選型要點：選食品用FEP，真空包裝，提供生物相容性與溶出物報告。
四、新能源光伏硅片清洗：蝕刻液與特氣輸送
項目背景：某光伏企業硅片清洗線，輸送HF、硝酸蝕刻液與擴散爐特氣，要求低離子析出、耐腐、抗振動。
痛點：金屬管與蝕刻液反應，橡膠管溶脹泄漏，影響硅片潔凈度。
FEP方案：FEP彈簧管（φ6×1mm），彈簧結構吸收設備振動，內壁光滑減少殘留，耐溫-200～200℃。
實施效果：離子析出＜1ppb，硅片潔凈度提升，設備清潔頻率降50%；疲勞壽命達20000次，適配產線往復運動。
選型要點：彈簧管適配振動工況，高純級用于特氣，工業級用于常規蝕刻液。
五、數據中心液冷系統：服務器散熱
項目背景：某頭部云服務商GPU集群液冷改造，需低泄漏、高柔性、耐冷卻液腐蝕，提升安裝效率。
痛點：傳統金屬管安裝復雜，泄漏率高，PUE值偏高。
FEP方案：FEP波紋管（φ10×1mm），波紋結構補償機柜振動，低滲透防止冷卻液蒸發，柔性設計適配復雜布局。
實施效果：泄漏率降至0.001%，PUE從1.25優化至1.08；安裝效率提升40%，運維成本降30%。
選型要點：選FEP，表面電阻10?～10?Ω，荷積累。
六、實驗室多試劑輸送：避免交叉污染
項目背景：某研發實驗室多品種試劑輸送，需輪流輸送不同試劑，防止交叉污染，確保耐化學性。
痛點：管路殘留導致交叉污染，實驗結果不準確；頻繁更換管路效率低。
FEP方案：透明FEP直管（φ4×0.8mm），透明管壁觀察試劑置換，耐強酸強堿與有機溶劑，內壁光滑易清洗。
實施效果：交叉污染風險降至零，實驗效率提升30%，同一管路適配多種試劑，降低設備投入。
選型要點：選透明工業級FEP，定尺切割，配FEP接頭，避免材質不相容。
這些案例覆蓋FEP管核心優勢：透明可視、耐溫耐腐、易加工、性價比高。選型時結合溫度、壓力、介質與成本，優先選有資質廠家并做樣品測試。
